Extraction mechanism (Eigenentwicklung / house development)

deutsch

Der Ein- und Ausfahrmechanismus stellt das Bindeglied zwischen Motor und Propeller dar. Durch ihn kann der Propeller, je nach Bedarf, eingefahren und im Motorraum untergebracht oder ausgefahren werden.
Die Bauteile sind mittlerweile zum größten Teil am Institut für Luft- und Raumfahrttechnik (ILR) der TU Berlin gefertigt worden.
Angetrieben wird der Mechanismus durch einen elektrischen Spindeltrieb.

english

The extraction mechanism is the link between the motor and the propeller. It allows the propeller to retract to the inside of the aircraft into the space where also the motor is placed or to extract for powered mode.
The parts needed for the construction were mostly manufactured at the Institute for Aerospace Engineering (Institut für Luft- und Raumfahrttechnik, ILR) of the TU Berlin.
The mechanism is driven by an electronically controlled spindle drive.

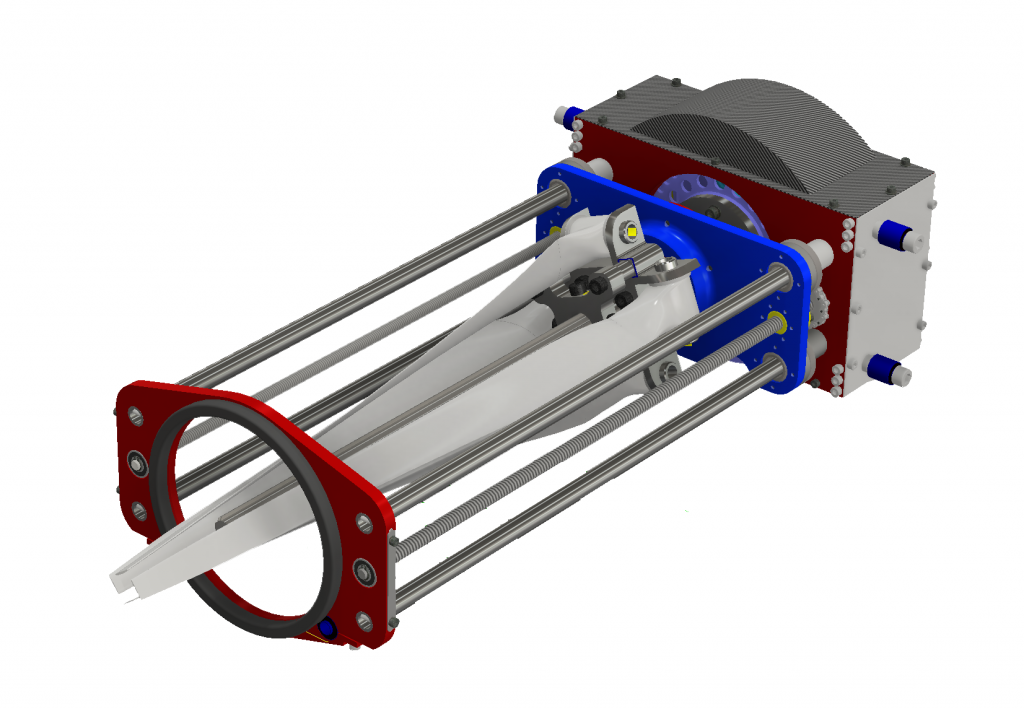

Extraction mechanism with folded propeller inside
